- 用于新能源汽車碰撞試驗電安全測量，滿足GB/T 31498-2021相關要求；
-
支持電壓，絕緣電阻，電能和PT1000溫度測量；
- 測量輸入1500V電氣隔離；
- 支持Vb（正負極電壓）傳感器信號100kHz輸出；
- 數據10Hz同步采集，可記錄290分鐘；
- 內置鋰電池，滿電可工作300分鐘；
- 支持聲音和指示燈報警；
- 抗沖擊≥100g@6ms。
技術指標：
| 名稱 | 單位 | 值 |
| 電壓測量范圍 | V | ±1000V |
| 電壓精度 | %讀數 | ±1 (±100~999V) |
| 絕緣電阻范圍 | kΩ | 20~5000 |
| 絕緣電阻精度 | %讀數 |
±5 (20~500kΩ) ±10 (500~5000kΩ) |
| 電能測量范圍 | mJ | 5000 |
| 高壓注入范圍 | V | 100~950 |
| 溫度采集 | 4通道 | PT1000傳感器 |
| 同步采樣頻率 | Hz | 10 |
| 記錄時長 | 分鐘 | 290 |
| 電池工作時長 | 分鐘 | 300 |
| 觸發輸入 | 開關和RS485 | |
| 高壓輸入 | 3×4mm香蕉頭（默認） | |
| 供電電壓 | V | 9~18 |
| 工作溫度 | ℃ | -10~45 |
| 外殼材料 | / | 尼龍 |
| 尺寸 | mm | 222×86×73 |
| 重量 | grams | 600 |

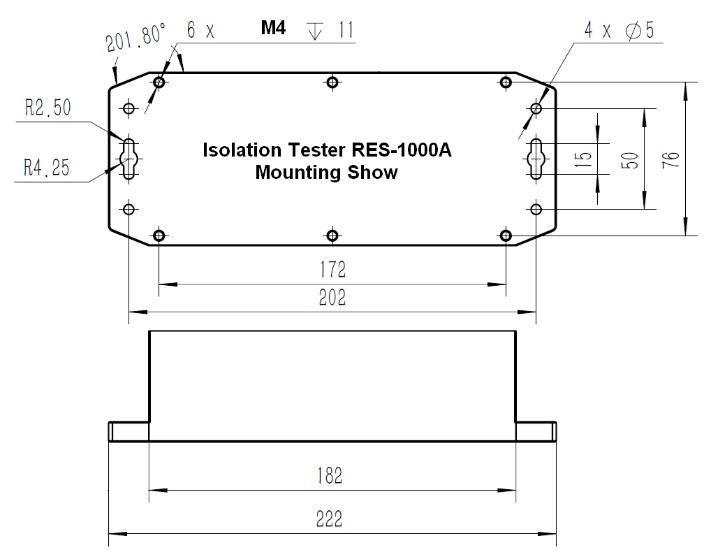

尺寸圖示：
1. 觸發前絕緣電阻測量可關閉；
2. 觸發后電能測量功能可關閉，開始和強制結束時間可設置；
3. 觸發后絕緣電阻測量開始時間可設置；
4. 高壓未上電車輛，觸發后絕緣電阻注入電壓可設置；
5. 絕緣電阻和溫度報警閾值可設置；
6. IP地址和數據存儲位置可設置。
接口定義：
1. 高壓輸入接口（4mm香蕉頭）
ISOP紅色：高電壓正極；
CHS藍色：電底盤；
ISOM黑色：高電壓負極
2. 總線接口DC IN/ETH（LEMO EGG.1B.308）
Pin1—15V+
Pin2—15V+
Pin3—15V-
Pin8—15V-
Pin4—TX+
Pin5—TX-
Pin6—RX+
Pin7—RX-
3. 觸發輸入接口TRG（LEMO EGG.1B.305）
Pin1—Trigger sw+
Pin2—Trigger sw-
Pin3—NA
Pin4—RS485+
Pin5—RS485
4. 傳感器接口Vb Sensor（LEMO EGG.0B.305）
Pin1—信號正Sig+
Pin2—激勵正Exc+
Pin3—激勵負Exc-
Pin4—信號負Sig-
5. 溫度傳感器接口TM（LEMO EGG.0B.304）
Pin1—PT1000+
Pin2—Sense+
Pin3—PT1000-
Pin4—Sense-

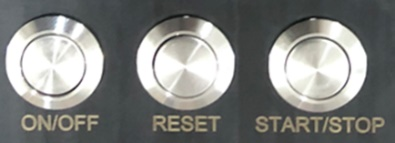

控制按鈕（長按3秒有效）：
ON/OFF：設備啟動或關閉
RESET：數據清除
START/STOP：測量啟動或停止
狀態指示燈（亮起時）：
RDY：設備已就緒；
MEAS：進入測量和數據記錄狀態；
DATA：設備內有數據；
T0：設備已觸發；
ETH：以太網通信已連接；
Charging：設備正在充電；
BAT：常亮電池電量充足；
Volt-Alarm：電壓報警；
ISO-Alarm：絕緣電阻報警；
TE-Alarm：電能報警；
VOLT：數碼管顯示V1，V2和VB電壓；
R：數碼管顯示觸發前最后絕緣電阻R1和觸發后停止測量時絕緣電阻R2;
TE/TL：數碼管顯示電能結果TE，電池電量剩余百分比BAT，數據存儲剩余空間分鐘TL。

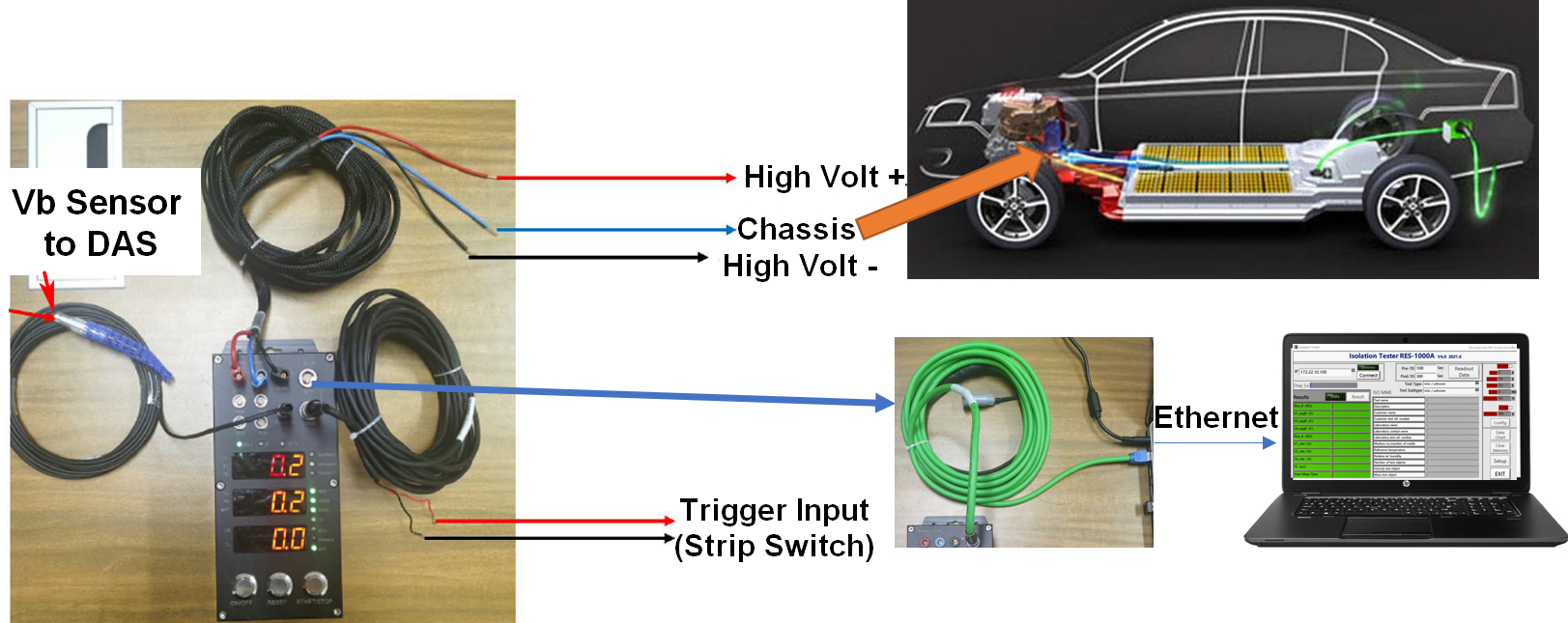

線纜連接：

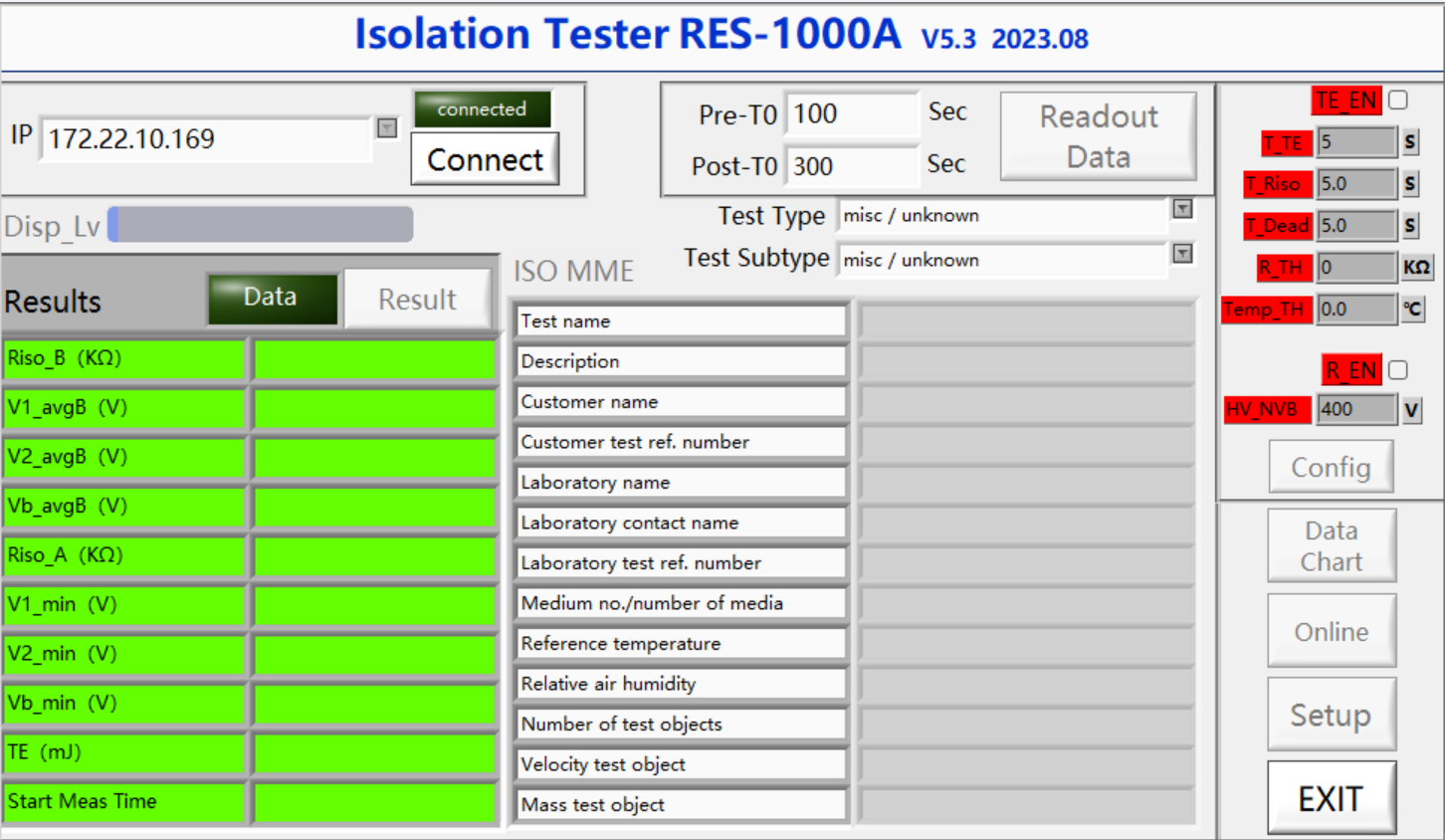

配套軟件：
 |
絕緣測試儀RES-1000A |
