適用于車載傳感器數據采集；
-
16通道模擬量輸入，支持傳感器激勵；
-
20kHz同步數據采集，數據Flash存儲；
-
支持Dallas傳感器識別；
-
獨立觸發輸入接口；
-
內置鋰電池，支持24~48V供電；
-
以太網通信，JBUS總線接口；
-
滿足SAE J211和ISO6487相關要求。

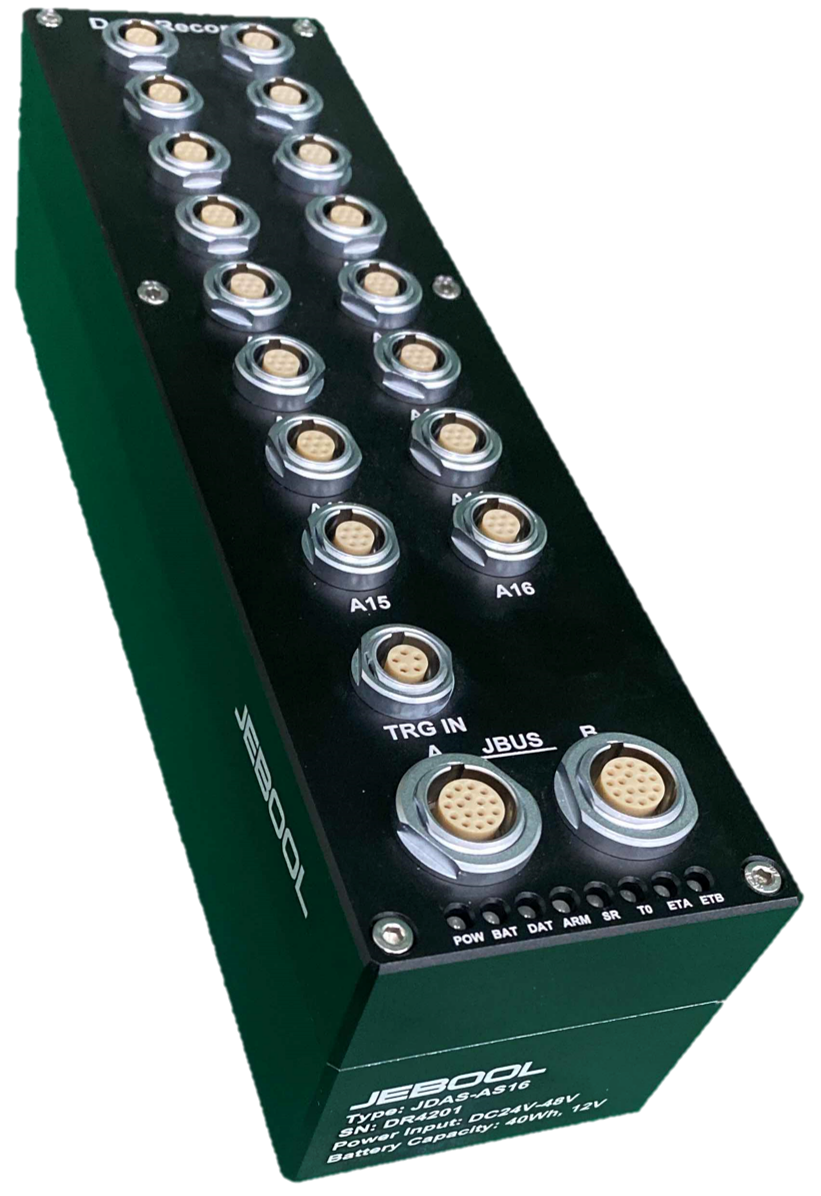

數據采集器JDAS-AS16采用抗沖擊設計，可用于臺車和整車碰撞試驗。具有16通道傳感器輸入，支持電壓直接輸入，PR和應變橋路輸入。其內置了可充電鋰電池和斷電不丟失的Flash存儲器；同時提供了軟件Start Recording觸發，外部SR和T0開關觸發和模擬量閾值觸發，保障了試驗簡單可靠。
技術指標(25℃)
|
Name |
Unit |
Value |
|
測量通道 |
channels |
16 |
|
A/D |
bit |
16 |
|
采集頻率 |
kHz |
20 |
|
信號帶寬 |
kHz |
4 |
|
激勵電壓 |
V |
5 |
|
最大電流 |
mA |
60 |
|
記錄時間 |
Sec |
384 |
|
存儲Flash |
MB |
256 |
|
觸發信號 |
Start Recording & T0
軟件、硬件和模擬量閾值 |
|
濾波 |
抗混疊濾波 |
|
Offset |
支持硬件和軟件Offset功能 |
|
Shunt |
支持橋路Shunt檢測 |
|
Gain |
支持輸入信號自動放大 |
|
以太網通信 |
Mbit/s |
100 |
|
供電電壓 |
VDC |
24V~48V |
|
電池工作時長 |
Minute |
≥30 |
|
最大功率 |
W |
40 |
|
抗沖擊 |
g |
>100 |
|
重量 |
kg |
1.5 |
|
操作溫度 |
℃ |
5~40 |
|
存儲溫度 |
℃ |
-20~30 |
傳感器輸入接口A1~A16: ODU GK1L0C-P07Q
|
Pin 1, Pin7 |
Not Connect |
|
Pin 2 |
Dallas ID+ |
|
Pin 3 |
Signal Input+ |
|
Pin 4 |
Excitation Voltage+ |
|
Pin 5 |
Excitation Voltage- |
|
Pin 6 |
Signal Input- |
觸發輸入口TRG IN：ODU GK1L0C-P05Q：
|
Pin 1 |
Switch T0+ |
|
Pin 2 |
Switch T0- |
|
Pin 3 |
Switch SR+ |
|
Pin 4 |
Switch SR- |
|
Pin 5 |
Not Connect |
JBUS總線接口 ：ODU GK2L0C-P16Q：
|
Pin 1，11，12 |
Power+ |
|
Pin 2，3，13 |
Power- |
|
Pin 4, 5, 6, 14 |
Ethernet |
|
Pin 7, 8 |
T0 RS485 Trigger |
|
Pin 15, 16 |
SR RS485 Trigger |
|
Pin 9 |
Trigger GND |
|
Pin 10 |
Trigger Terminal |
