• 應用于車輛電瓶，及任意電氣狀態監測；
• 測量范圍直流 ±50V；
• 測量誤差小于0.1%FS；
• 信號帶寬100kHz；
• CE認證；
• 1500V隔離與短路保護。

電壓傳感器JHVS-50，用于實現對車輛上電瓶電壓的測量，低壓電氣設備碰撞試驗過程中實時狀態監測等。傳感器采用低溫漂除法電路，實現信號的輸出與電壓的輸入線性關系，同時滿足數據采集設備的信號要求。默認量程±50V，其他量程可定制（小于100V）。該傳感器內部對電源和信號全隔離。傳感器擁有可靠的短路保護措施，體積小，精度高。

技術指標（5V, 25℃）：

名稱	單位	值
測量范圍	V	±50
過載能力	V	±80
靈敏度	mV/V	25
非線性度	%	<0.05
遲滯	%	<0.03
零漂	mV	<±5
響應時間	μs	<10
供電電壓	5V（Active Sensor）
功耗電流	mA	<20
操作溫度	℃	-20~85
存儲溫度	℃	-40~125
外殼材料	/	鋁合金
重量（不含線）	grams	7
尺寸	mm	36×16×14

默認線長8m
默認不含LEMO接頭及Dallas ID。

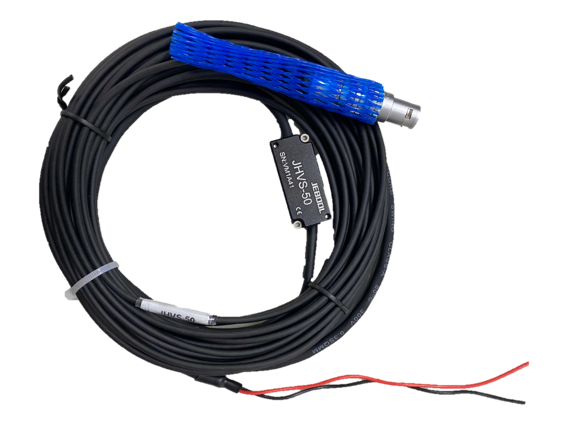

電壓傳感器JHVS-50
